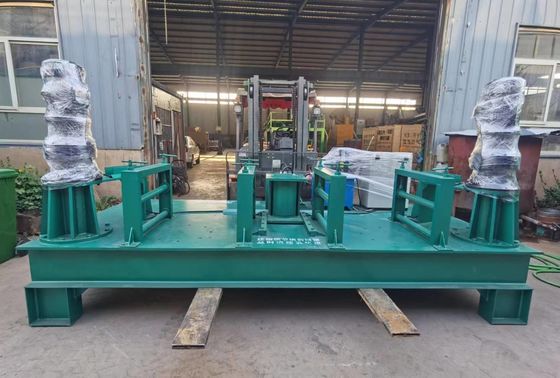

Bölüm Çelik boru bükme makinesi

Yay bükme makinesi farklı profilleri farklı yay yarıçaplarına bükür

一,GM-300 çok fonksiyonel soğuk bükme makinesi hakkında kısa bir tanıtım

Soğuk bükme makinesi, bölüm çeliklerini farklı radyal yarıçaplara büken bir tür hidrolik mekanik işleme ekipmanıdır.Şirketimiz tarafından üretilen GM-300 serisi soğuk bükme makinesi, esas olarak çelik kemer gibi çelik bükmek için kullanılır. Sürekli iyileştirme yoluyla, seri soğuk bükme makinesi basit işletim, yüksek işleme verimliliği ve hassas kontrol avantajlarına sahiptir.madencilik yol inşaatı, ve çeşitli kemerlerin ve manzara çelik yapısı modelleme inşaatı için modellerin üretimi ve inşası.

1Ana teknik parametreler

Bükme kapasitesi: yuvarlak boru, I-çap, H-çap, kanal çelik, kare boru ve diğer çelik

(1) Toplam boyut: uzunluk * genişlik * yükseklik = 4000 * 1800 * 1800mm

(2) Silindir itme hızı: 2-5mm/s

(3) İş parçasının minimum bükme yarıçapı: 2500mm (acil özelliklere bağlı olarak)

(4) Hidrolik sistemin nominal çalışma basıncı: 15MPa (en fazla 60mpa)

(5) Sürücü tekerlek hızı: 3.8 rpm

(6) Sürücü tekerleğin doğrusal hızı: 3.8m/min

(7) Silindir yürüyüşü: ≥ 200mm

(8) Toplam güç: 19KW Voltaj: 380V

(1) Sürücü tekerlek motoru: 2 * 7.5KW

(2) Yağ pompası motoru: 4KW (yüksek basınçlı)

(9) Çalışma ağırlığı: 3500Kg

(10) Soğuk bükme makinesinin üst tekerlek çekişinin ve iş parçasının bükme yarıçapının eğri şeması:

Sürücü tekerleğinin yarıçapı.rÜst tekerlek hareketleriS

Sürücü tekerleğin merkez mesafesiAEğiliş dış daire yarıçapıR

Üst tekerlek çarpısı S ve iş parçasının bükme yarıçapı R'nin eğri fonksiyonu:

S=R+r-√[(R+r) 2- (A/2) 2]

Örneğin: R=1500 r=82.5 A=1790

S=1500+82.5-√[(1500+82.5) 2- (1790/2) 2]=277.4

Şekildeki ABC eğri, üst tekerlek çeki ve iş parçasının bükme yarıçapı arasındaki fonksiyon eğrisidir. AB bölümü normal bükme aralığıdır.ve kısa BC kesimi küçük yarıçap bükmeFormlama etkisi iyi değildir ve seçilmemelidir.

二Sistemin tanıtımı

1Mekanik sistem

Mekanik sistem, iki tekerleğin senkronizasyonunu gerçekleştirmek için, iki tekerleğin sinkronizasyonunu gerçekleştirmek için, tekerleğin 3.7 r/min hızında dönmesini sağlamak için, tekerleği doğrudan tahrik etmek için bir sikloid iğne tekerleği redüktörü kullanır.iki motor senkronizasyonu gerçekleştirmek için aynı anda başlatılırÇalışma koşullarını karşılamak için, ileri ve geri transfer yapılabilir.

2Hidrolik sistem.

Sistem, yağ pompasını tersine çevirmek ve yağ silindirinin ileri ve geri hareketini gerçekleştirmek için manuel bir ters valf kullanır.Tek yönlü gaz valfi yağ silindirinin hareket hızı düzenlemek için kullanılır, ve iki yönlü hidrolik kontrol tek yönlü valf, yağ silindirini kilitlemek için kullanılır.Sistemin ısıtılmasını etkili bir şekilde önlemek.

3Elektrik sistemi

Elektrikli sistem, esas olarak yağ pompası motorunu ve hareketli rulo motorunu kontrol eder.Dönüş yağı filtresi bloke edildiğinde ve filtre elemanının değiştirilmesi gerektiğinde, filtre tıkanıklığının gösterge ışığı açık ve filtre elemanının değiştirilmesi gerekiyor.Tüm sistemi etkili bir şekilde korumak için ana yağ dönüş devresine bir hava anahtarı (ana anahtar) ayarlanmıştır..
