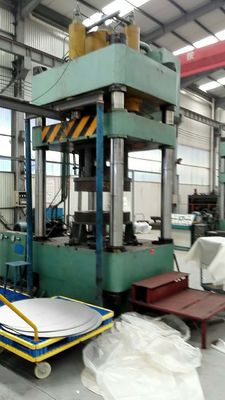

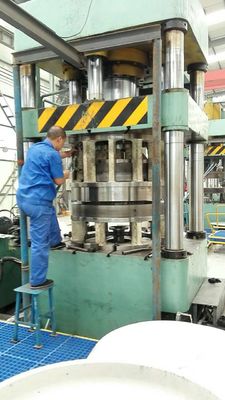

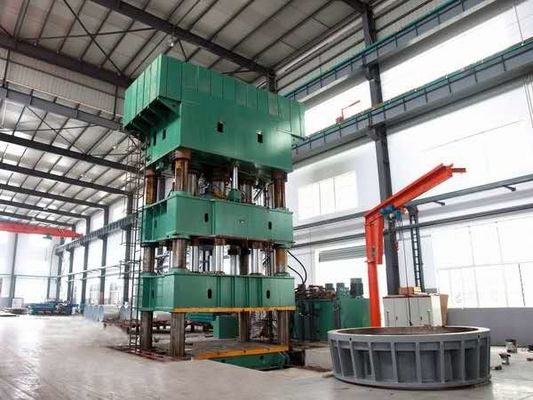

Dikey Hidrolik Güçlü Baskı Makinesi

Tabak ucu Hidrolik Baskı Makinesi 1000 ton, en fazla 1000 mm yuvarlak ve eliptik tabak ucu için

Makinenin ana kullanımı ve çalışma koşulları:

1 Sabit basınç, sabit darbe-iki şekillendirme işlemlerini, tutma basıncı zaman gecikmesi fonksiyonu ayarlaması ile, zaman gecikmesi ayarlanabilir gerçekleştirebilir.Çalışma basıncı ve darbe, düzenlemenin gereksinimlerine göre ayarlanabilir., ve operasyon basit ve kullanışlı.

2 Uygulama alanları: Tüm çizim, bükme, şekillendirme ve diğer işlemlere uygundur. Büyük otomobil, tarım araçlarının kapakları ve diğer parçalar. Kıçlama, tabak ucu, paslanmaz çelik lavabo, banyo vb..Gemi, havacılık, havacılık ve diğer alanlar.

3 isteğe bağlı aksesuar veya özellik: yumruklama tamponu cihazı, kenar baskı kaydırıcı, fotoelektrik koruma cihazı, alet değiştirmek için yüzen rehber raylı ve mobil çalışma platformu,alet hızlı sıkıştırma mekanizması, darbe, basınç, hız cihazı.

4 bağımsız hidrolik sistem kontrol dolabı ile makine, elektrik sistemi. ayarlayabilirsiniz fark, yarı otomatik iki tür çalışma yolları,yarı otomatik çalışma yönteminde basınç tutma ve otomatik geri dönüş fonksiyonuna sahiptir.

5 ekipman çalışma koşulları:

5.1 ekipmanın çalışma alanı sıcaklığı: -10 ~ 60 C (+)

5.2 güç kaynağı voltajı: 380V üç fazlı dört tel sistemi, voltaj dalgalanma aralığı: 380V + 10%, 50HZ.

5.3 N46# - YB giyim karşıtı hidrolik yağı kullanan hidrolik sistem.

Makinenin ana yapısı:

1 bütün makine üç kiriş yapısıdır.

2 makine gövdesi 45 çelik kaynaklı yapı için.

3 ana silindir piston silindir yapısıdır.

4 hidrolik sistemleri, makinenin ana gövdesinin üst kısmında veya zeminin sağ tarafında yer almaktadır.

Ana parametreler:

Ana yapı ve performans:

Dört sütunlu hidrolik baskı makinesi esas olarak mekanik parçalardan, hidrolik şanzıman ve üç parçadan oluşan elektrikli kontrolden oluşur.

1 Mekanik parçalar:

1.1Makine ana gövdesi, ana silindir, pompalama istasyonları, işletim dolapları ve diğer bileşenler.

1.2 Makine ana vücudu 45 # çelik kaynaklı yapıdır.Koç, ana silindir pistonuna bir flange ile bağlıdır., ve piston bir rehber ve anti saptırma yeteneği ile donatılmıştır. doğruluğu ve kullanım etkisini sağlayabilir. ve çalışma masası pad T yuvası vardır,İş parçasını ve aletleri kurmak için T şeklinde vida kullanabilirsiniz, T yuva boyutu ve kullanıcı gereksinimlerine göre aralık.

1.3 ana silindir: ana silindir tek pistonlu silindir yapısıdır. Yağ silinderi üst çapraz kirişin deliğine sabitlenir ve silindir fıstığı ile sabitlenir.Piston tabanı ram ile flange ile bağlantılıdırPiston çubuğu yüzey sertleştirme işlemi.

1.4 basınç sensörünün algılanması ve ayarlanması kullanılarak ana silindir basınç tutma fonksiyonuna sahip basınç, zamanın otomatik olarak basınç doldurabileceği,basınç düşüşü sınır basıncı kullanıcı gereksinimlerine göre ayarlanabilirBasınç ölçer algılama ve uzaktan basınç düzenleyici valf ayarlama.

1.5 ram'ın vuruş pozisyonu doğrusal hareket sensörü tarafından algılanır ve kontrol edilir; hidrolik bantın vuruş pozisyonu yakınlık düğmesi ile kontrol edilir.Ve bakımı da kolay..

1.6 Yağ silindirinin sızmasını önlemek için esas olarak yüksek kaliteli bir mühürleme halka ile mühürlenmiştir (dört petrol mühürü, üç bakır rehber kemeri ile), ve iyi bir aşınma direnci vardır.hizmet ömrünü uzatmak için.

1.7 kullanıcının ürettiği renk makine görünümü rengi.

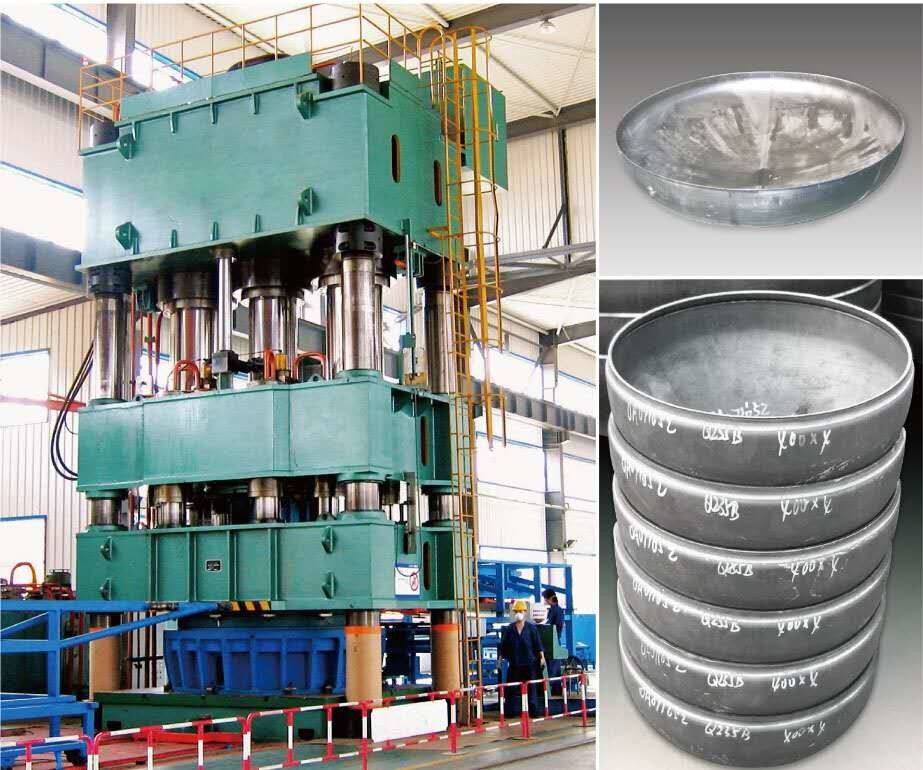

Tabak ucu çizimi:

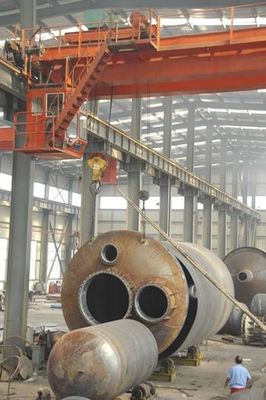

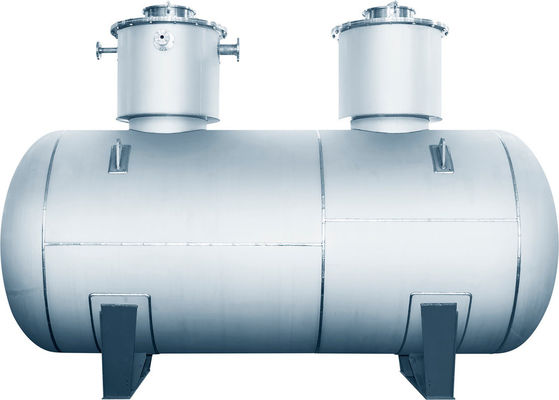

Tabak Sonu Fotoğrafları
