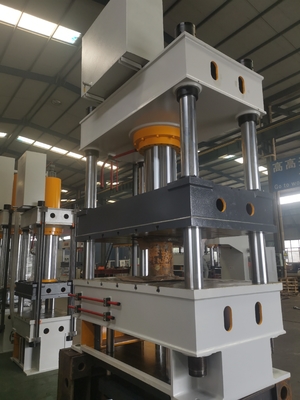

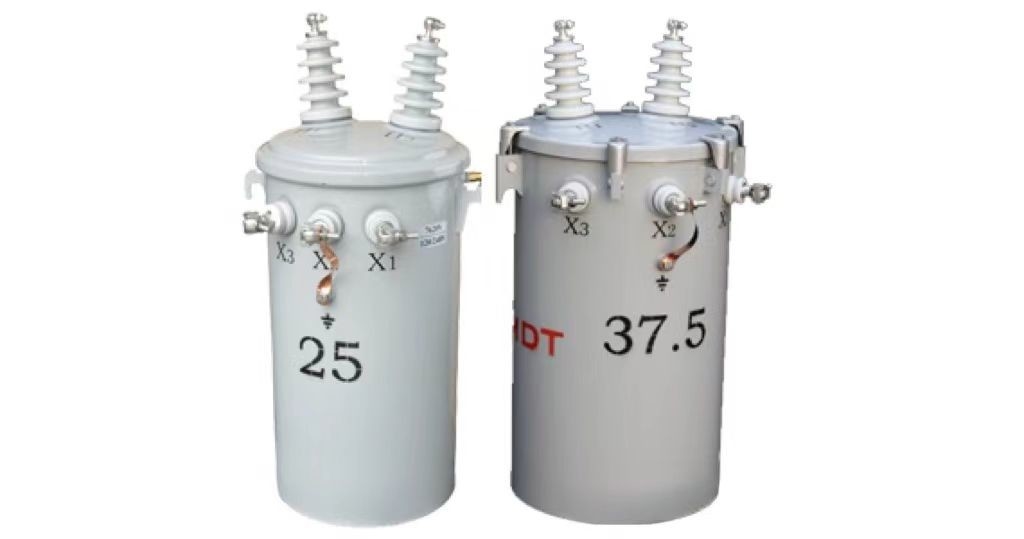

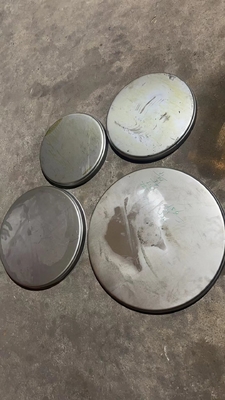

250 tonluk hidrolik baskı, transformatör tankının kapağını yapar.

Teknik Teklif Tarifi

1Makinenin çalışma ortamı

●Sıcaklık: 0 °C -50 °C.

● Nemlilik: Nispi nemlilik %35-65'in altında.

● Voltaj: 380V 50Hz.

●Tasarım alanı: daha az toz

● Yükseklik: 1000M'den az

2,Makinenin ana teknik parametreleri

3,Ana destek parçalarının tedarik edilmesi:

4,Performans ve özellikleri:

Bu makine bağımsız bir güç mekanizmasına ve elektrik sistemine sahiptir ve merkezi düğme kontrolünü benimser.Hidrolik sistem, entegre fişleme valflerini benimser., kompakt yapı, hassas ve güvenilir eylem. Hızlı, düşük enerji tüketimi ve düşük gürültü.Bu seri ürünlerin çalışma basıncı ve seyahat aralığı çalışma ihtiyaçlarına göre ayarlanabilir.

5,Yapı Genel Görünümü:

Bu makine iki ana parçadan oluşur: ana motor ve petrol boruları ve elektrikli cihazlar aracılığıyla bir bütün oluşturmak için birbirine bağlı kontrol mekanizması.,Ana silindir cihazı vb. Kontrol mekanizması hidrolik bir pompa istasyonundan, bir elektrik kutusundan, mobil bir kontrol konsolundan vb. oluşur.Her bir parçanın yapısı ve işlevleri aşağıdaki gibi tanımlanmıştır::

1)makine gövdesi

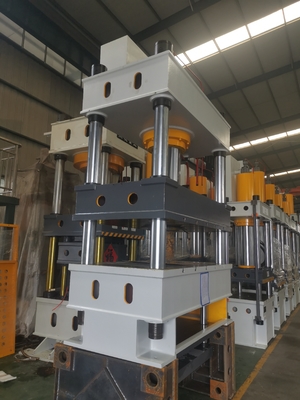

Bu makinenin gövdesinde üç kiriş ve dört sütun yapısı vardır: üst çapraz kiriş, kaydırıcı, çalışma masası, ana silindir, hidrolik bant, sütun, kontrol sistemi,ve elektrik sistemi bileşenleri.

2) Ana silindir

Ana silindir bloğu masaya sabitlenir ve piston çubuğunun alt ucu bir flens, vida ve kaydırıcı ile bağlanır.Piston kafası, karşı yönde YX tipi mühürleme halkaları olan iki yağ odasına ayrılmıştır.Kılavuz kılıfının dış çemberi, silindir kapısının mühürlenmesini sağlamak için flens ve vida ile kilitlenen bir O halka ile donatılmıştır.Piston çubuğunun toz önleme sağlamak için silindir flange üzerinde bir toz halka kurmak.

3) Menzil sınırlama cihazı

Sınır aygıtı makinenin sağ tarafına monte edilir ve esas olarak kaydırıcının vuruş mesafesini kontrol etmek için kullanılır.

4) Hidrolik istasyon

Hidrolik pompa bir yağ tankından, eksenel bir piston pompasından, bir elektrik motorundan, iki yönlü bir fişleme valfinden, yüksek basınçlı kendi kendine kapanan bir yağ filtresinden ve bir hava filtresinden oluşur.makinenin sağ tarafına monte edilmiş.

Yakıt tankı Q235 çelik levha kaynaklı bileşenlerden yapılmıştır ve basıncı gözlemlemek için ön ucunda bir basınç ölçümü cihazı yerleştirilmiştir.Yağ seviyesini gözlemlemek için yağ deposuna bir seviye ölçer takınPompanın ve hidrolik sistemin temizliğini sağlamak için petrol pompasının emme limanında yüksek basınçlı kendi kendine mühürlenmiş bir yağ filtresi kurulur.Bir hava filtre yakıt deposunun paneline monte edilir, ve üst kapağı yakıt doldurmak için açılabilir.

5) Aksyal piston pompası

Bu hidrolik sistem YCY14-1B eksenel piston pompasını benimser.

6) İki yönlü kartuş valfi

Yapısı esas olarak fişlenme parçalarından, kontrol kapak plakalarından, pilot kontrol valflerinden ve entegre valf bloklarından oluşur.

a. Plug-in bileşeni, bir valf ekleme, bir mühür, bir valf gövdesinden vb. oluşur. Bir konik valf veya bir spool valf yapısı olabilir. Ana işlevi yönü, basıncı, akış hızını kontrol etmektir.vb.. yağ devresinde yağ akışı.

b. Kontrol kapağı, kapak plakalarına yerleştirilmiş çeşitli mikro pilot kontrol bileşenlerinden ve diğer hidrolik bileşenlerden oluşur.Çeşitli yerleşik mikro pilot kontrol bileşenleri ve pilot kontrol valfleri kombinasyonu, fişleme valfinin çalışma durumunu kontrol edebilirKontrol kapağı, yönlü kontrol kapağı, basınç kontrol kapağı ve akış kontrol kapağı olarak ayrılır.

c. Pilot kontrol valfi, takılan elektromanyetik yönsel valfin etkisini kontrol etmek için kontrol kapağı plakasına monte edilir ve bileşenleri elektromanyetik yönsel valflerdir.

D. Entegre valf bloğu, fişler, kontrol kapakları ve diğer kontrol valflerini monte etmek ve ana ve kontrol yağ devreleri ile iletişim kurmak için kullanılır.

6,Hidrolik sisteminin genel görünümü

Hidrolik sistem enerji dönüştürme cihazlarından (yağ pompaları ve silindirleri) ve enerji aktarma cihazlarından (yağ tankları, petrol boru hatları) vb. oluşur.Çeşitli eylem döngülerini tamamlamak için kaydırıcıyı çalıştırmak.

7,Elektrikli kontrol sistemi

1Makine, ekibin her iki tarafını da özgürce hareket ettirebilen bağımsız bir elektrikli kontrol kutusuyla donatılmıştır ve merkezi düğmeler tüm makinenin çalışmasını kontrol eder.

8,İşletim Sistemi

1) İki çalışma moduna sahiptir: inching ve yarı otomatik ve iki işlem işlevi: sabit darbe ve sabit basınç.

2) Kaydırıcı yürüyüşü temassız bir düğme kontrol cihazı ile ayarlanır.

3) Ana silindir basıncı basınç düzenleyici valf tarafından ayarlanır.

4) Basınç tutma süresi serbestçe ayarlanabilir
