V Darbeler Transformör çekirdek kesme makinesini 45 derece kesme delikleri Darbeler

400D Silikon Çelik Uzunluk Çizgisi

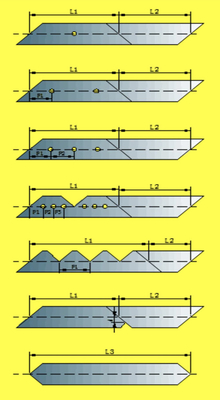

400D Silikon Çelik Kesim Uzunluk Çizgisi iki delik delme, bir V çentik, sabit 450 ve 1350 kesim kombinasyonuna dayanıyor.ürünün doğruluğunu sağlayarak işleme verimliliğini arttırırYan levha, boyunduruk levhası ve merkezi sütun levhası, transformatör laminatör çekirdeklerinin dik açı levhasını güvenli, verimli ve doğru bir şekilde kesebilir.Bu ekipman tam servo sürücü ile tasarlanmış ve donatılmıştır, PLC kontrolü, hareket kontrol sistemi, İngilizce işletim arayüzü ve renkli dokunmatik ekran, anlaşılmasını ve çalışmasını kolaylaştırır.

1.Ana Teknik Parametreler

■ Hammadde gereksinimleri

1) Genişlik toleransı: ±0,1mm

2) Burrs: ≤0.02mm

3) S toleransı: 2000mm içinde tek yönde ≤0,2mm

4) Dalga toleransı: kısmi dalga yüksekliği ≤1mm

5) Pas noktası yok, kalınlık toleransı: ≤0.02mm

■ Hammaddelerin özellikleri

1) Uygulanabilir malzeme: CRGO bobinleri

2) Malzeme kalınlığı: 0.18-0.35mm

3) Malzeme genişliği: 40-400mm

4) Bobin kimliği: 500 mm

5) Bobin Aşırı: 1200MM

6) Bobin ağırlığı: 2T

■ Bitmiş ürün verileri

1) Boyut uzunluğu: 350 ∼ 2500 mm

2) Boyutlandırma toleransı: ±0.20mm/2m tek bir hızda

3) Kesim açısı doğruluğu: ±0,025°

4) Kesme çubuk: ≤0.02mm

5) Çakma ve V çentikli çukur: ≤0.02mm

2.Makinenin Yapımı

■ Çift başlı hidrolik decoiler+Yükleme arabası

1) Bobin kimliği: 500 mm

2) Bobin Max O.D.: 1200mm

3) Tek bobin ağırlığı: 2T

4) Decoiler senkroniz adımsız besleme, otomatik gerilim ve gevşek kabul eder.

5) Çalışma hava basıncı: 0.8Mpa

■ tampon cihazı

1) Eğimli plaka, öfke sistemi ve algılama anahtarından oluşan çukur dışı besleme tamponu cihazını benimseyin.

2) algılama anahtarları tampon tahtasına monte edilmiştir, CRGO şeridleri pozisyon değişikliği tetikleyici algılama anahtarı decoiler besleme kontrol için sinyal göndermek için. ve üstün sınır koruma elde etmek için,Alt sınır durması, normal, hızlanma ve yavaşlama kontrolü.

■ Besleme makinesi

1) Rulo yapısı.

2) Uzunluk ölçüm rulo, servo motor, senkron kemer tekerlek hız azaltıcı cihazı, taban vb.

3) Uzunluk çipleme silindirleri: 2nos, alt silindir Gcr15 alaşımlı çelikten yapılmıştır, kalınlaştırma, söndürme, cilalama sonrası, üst silindir silindir poliüretanla kaplanmıştır.

4) Kontrol: Servo motor ile.

5) Besleme hızı: 0-240m/min. (Malzeme genişliği min veya max yakın olduğunda, sonra besleme hızını azaltmak)

■ O Bıçaklama ve V Çakma

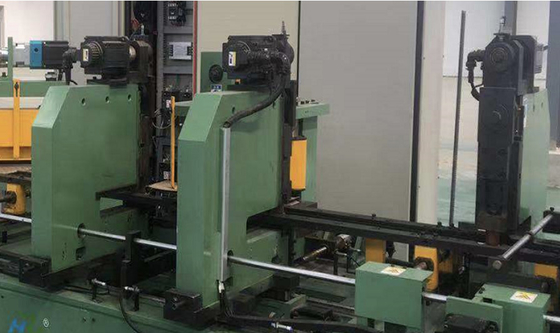

1) İki set O delme makinesi ): yüksek verimlilik ve düşük gürültü ile O delme yapmak için kran varlığının üst ölçeği üzerinde düz bir lig ile servomoteur tarafından tahrik edilir.Delik delme AC servo motor tarafından elektrikle çalıştırılır ve kodlayıcı düşük gürültü ile çok hızlı delmeyi sağlayabilir.

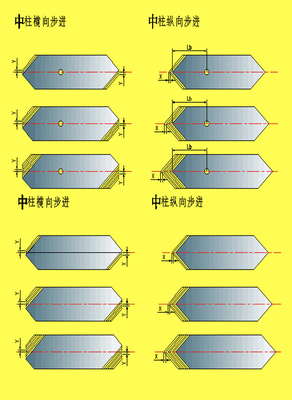

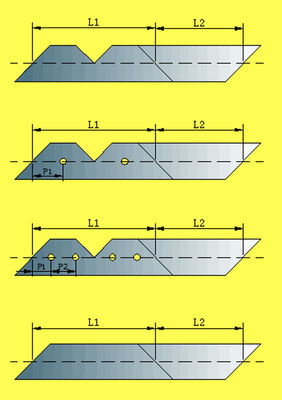

2) V çentikleme makinesi: Yüksek verimlilik ve düşük gürültü ile V çentikleme yapmak için kranı üst ölçeğinde redüktörlü bir servomotor ile çalıştırılır.V çentikleme birimi boyunduruk ve merkezi çekirdek bacak levhalarında V çentikleme için kullanılır. Standart üst üste çekirdekler için V çentiği, gerekli programa göre konumlandırılır. V çentik makinesi, steplap işlevlerini gerçekleştirmek için otomatik olarak genişlik ayarlanabilir bir motora sahiptir.

3) O deşme ve V deşme matkapları sert alaşım kesme aletleri kullanır, her bir öğütme O deşme için en az 0,2 milyon ve V deşme için en az 1 milyon kez kullanılabilir.

■ Kırkma makinesi

1) Kesme makine, esas olarak 45° ve 135° sabit kesme makinesinden oluşur.

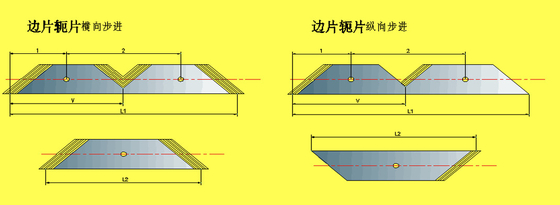

2) yanları levha, york ve sütun, düz açı, yarı sağ yarı eğri açı, vb keser.

3) Servo motor sürücüsünü, yüksek verimliliği ve düşük gürültüyü benimsiyor.

4) Sert alaşım malzemesi kullanan kesiciler, her bir öğütme en az 1 milyon kez kullanılabilir.

■ Merkeze yerleştirilmiş genişlik ayarlama mekanizması

1) Merkeze yerleştirilmiş genişlik ayarlama mekanizması, farklı levha genişliğine uyum sağlamak için, yönü düzenlemek için doğrusal rehber ray kullanılır,Top vida sürücüsü iletim için kullanılır., tüm hattın genişlik ayarlama mekanizması bir bağlantıdır, konum kodlayıcı tarafından tespit edilir ve konum göstergesi tarafından görüntülenir.

■ Dönüştürme Birimi

1) Tek taraflı konumlandırma, şanzıman kemeri adımsız hız düzenlemesi, sorunsuz bir şekilde saptır.

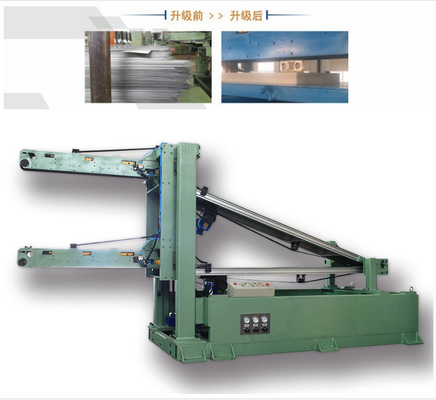

■ Otomatik emme tipi yığma ünitesi

1) Magnetik olarak yukarı aşağı ayrılma yöntemini benimser, levha kesiminden sonra, sensörler aracılığıyla servo motorlar tarafından çalıştırılır, daha sonra konveyör kemerleri durur ve yukarıdaki silindir emici ile levhaları emiyor,sonra servo motorlar tarafından yukarı aşağı hareket ve yığma.

2) Geçerli kaldırma darbe: 320mm

3) Maksimum yığma levhası uzunluğu: 2500mm

■ Pnömatik Sistem

Pnömatik sistem Airtac valf Tayvan kontrol sistemini benimser. Yapı kompakt, bağlantı uygun, otobüs bağlantısı benimsenir.

■ Elektrikli Kontrol Sistemi ve Çalışma İstasyonu

1) Sürücü motorlar: Delta servo motorları

2) PLC tüm mantıksal kontrol: Delta Motor Kontrol Sistemi (Motion Control Sistemi)

3. Yapılandırma Listesi
