Hidrolik Kaldırma Ray Transfer Arabası Motorlu Transfer Arabası 300 mm Kaldırma Strok ve 10 Ton Nominal Yük ile Hassas Kenetleme Kontrolü İçin

Hidrolik Kaldırma Ray Transfer Arabası Motorlu Transfer Arabası 300 mm Kaldırma Strok ve 10 Ton Nominal Yük ile Hassas Kenetleme Kontrolü İçin
Hidrolik Kaldırma Ray Transfer Arabası Motorlu Transfer Arabası 300 mm Kaldırma Strok ve 10 Ton Nominal Yük ile Hassas Kenetleme Kontrolü İçin

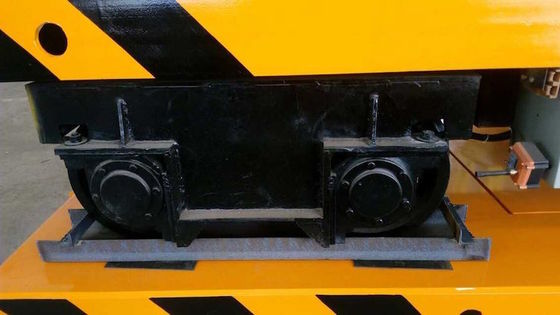

Büyük resim :  Hidrolik Kaldırma Ray Transfer Arabası Motorlu Transfer Arabası 300 mm Kaldırma Strok ve 10 Ton Nominal Yük ile Hassas Kenetleme Kontrolü İçin

Ürün ayrıntıları:
Menşe yeri: Henan, Çin
Marka adı: Jinqiu
Sertifika: CE, ISO9001
Model numarası: KPJ-10
Ödeme & teslimat koşulları:
Min sipariş miktarı: 1 TAKIM
Fiyat: USD 9000-16000 / Set
Ambalaj bilgileri: Pas önleyici film ile kontrplak kutu, denize uygun ihracat ambalajı
Teslim süresi: Yatırıldıktan 45-60 Gün Sonra
Ödeme koşulları: T/T,L/C
Yetenek temini: Ayda 80 Takım
Detaylı ürün tanımı
Nominal Yük: 10 T Kaldırma vuruşu: 300 mm
Platform Boyutu: 4000x2200mm Ray Ölçüsü: 1435 mm
Seyahat hızı: 25 m/dak Hidrolik güç: 5,5kW
Kontrol Modu: Kolye ve kablosuz uzaktan kumanda
Vurgulamak:

hidrolik kaldırma transfer arabası

,

KPJ raylı kaldırma arabası

,

10 tonluk yerleştirme platformu

Ürün Genel Bakışı

KPJ serisi hidrolik kaldırma raylı transfer arabası, sıradan bir düz transfer arabasının açık bıraktığı bir sorunu çözer: yükün sadece doğru yere değil, tam olarak doğru yüksekliğe de ulaşması gerekir. Kalıp takımını her taşıdığınızda bir vinç çağırmak veya bir kalıbı desteklemek yerine, operatör makaslı platformu 300 mm kaldırır, iş parçasını sertleştirilmiş güverte boyunca kaydırır ve makine girişinin zaten seviyede olduğunu bulur. 10 ton kapasiteli bir platform, çift sıralı konik makaralı rulmanlara sahip dört dövme çelik tekerlek üzerinde döner, tesis rayı boyunca dakikada 25 m'ye kadar hızla hareket eder ve döngüden döngüye, vardiyadan vardiyaya aynı kaldırma konumunu 1 mm içinde tekrarlar.

Bu arabada çekiş ve kaldırma kasıtlı olarak ayrılmıştır. Dişli motor ve hidrolik güç paketi bağımsız alt çerçeveler üzerinde oturur, bu nedenle kaldırma devresindeki bir contayı değiştirmek tahrik hizalamasını asla bozmaz ve bir motor değişimi silindirlerin havasını almayı gerektirmez. Kaldırma, arabaya entegre olduğu için ayrı bir masa yerine, zemin alanını serbest bırakır, operatörün görev listesinden yanaşma adımı ortadan kalkar ve yükün açık bir boşluk boyunca itilmesi riski tamamen ortadan kalkar.

Ana Özellikler
  • Entegre Kaldırma ve Hareket: tek bir kompakt çerçeve, 10 tonluk bir yükü ray boyunca taşır ve 300 mm kaldırır, bu nedenle iş istasyonunda ikinci bir taşıma cihazına gerek yoktur.
  • Tekrarlanabilir Yanaşma Hassasiyeti: kaldırma, öğretilen yükseklik içinde 1 mm içinde durur, bu da makaralı konveyörleri, pres yataklarını ve montaj armatürlerini manuel ayarlama olmadan hizalı tutar.
  • Yük Tutma Güvenlik Devresi: pilot kumandalı çek valf, bir hortum veya bağlantı elemanı arızalanırsa güverteyi kilitler ve bir teknisyen platformun altında çalıştığında mekanik bir güvenlik pimi takılabilir.
  • Sertleştirilmiş Q345 Platform: 4000 x 2200 mm'lik güverte, kaynak sonrası düz işlenir ve yük temas noktalarında değiştirilebilir aşınma şeritleri ile donatılmıştır.
  • Çift Kontrol Kanalları: operatörler bir kablolu kumanda veya kablosuz radyo kumandası ile çalışabilir, her ikisi de bağımsız acil durdurma ve ölü adam fonksiyonuna sahiptir.
  • Servis Dostu Düzen: gres noktaları şasinin bir tarafında gruplandırılmıştır, hidrolik filtreler zemin seviyesinden erişilebilir ve çekiş dişlisi arabayı kaldırmadan boşaltılır.
Teknik Özellikler
Parametre Özellik
ModelKPJ-10
Nominal Yük10 t
Platform Boyutu (U x G)4000 x 2200 mm
Kaldırma Strok300 mm
Kaldırma Hızı4 m/dak
Hareket Hızı25 m/dak
Ray Ölçüsü1435 mm (özelleştirilebilir)
Tekerlek Çapı400 mm dövme çelik
Hidrolik Güç Paketi5,5 kW, 380 V, 50 Hz
Kontrol Gerilimi24 V DC
FrenlemeElektromanyetik arıza emniyetli ayakkabı freni
Kaldırma Tekrarlanabilirliğiartı veya eksi 1 mm
Kontrol ve Güvenlik Seçenekleri

Standart kontrol, yumuşak başlatma ve durdurma özellikli bir frekans invertör sürücüsüdür, bu da 10 tonluk bir yükün, araba bir bölmenin sonunda hızlanırken sallanmasını önler. Opsiyonel ekipmanlar arasında dar koridorlar için lazer çarpışma önleyici sensörler, bir ray ucu durdurma kilidi, sesli bir hareket alarmı, yüksek trafikli alanlar için bir flaşör ve dört adede kadar yanaşma seviyesini saklayan bir yükseklik ön ayar seçicili bir kumanda bulunur. Dökümhane ve kaplama tesisleri için elektrik kabini IP65 muhafazası ile tedarik edilebilir ve hidrolik yağ devresi sürekli görev döngüleri için bir soğutucu ile donatılabilir.

Uygulamalar

Bu arabalar, bir yükün ikiden ziyade üç boyutta konumlandırılması gereken yerlerde kullanılır. Tipik kurulumlar arasında pres kalıp değişimi, pres dükkanlarında kalıp yerleştirme, enjeksiyonlu kalıplama makinelerinde kalıp yükleme, kangal işleme hatlarında rulo değişimi, kaynak robotlarına iş parçası sunumu ve parçanın sabit bir çalışma yüksekliğinde oturmasını gerektiren kumlama veya kaplama kabinlerinin beslenmesi yer alır. Çelik imalatçıları, flanşları boru bağlantı parçalarıyla eşleştirmek için kaldırma fonksiyonunu kullanırken, bakım departmanları aynı arabayı, çevredeki boru tesisatını sökmeye gerek kalmadan, kurulu ekipmanın altından dişli kutularını ve pompaları çıkarmak için kullanır.

Paketleme ve Kalite Güvencesi

Her araba sevkiyat öncesinde monte edilir, kablolanır ve basınç testinden geçirilir, ardından hareket hızı, kaldırma yüksekliği ve fren mesafesi kaydedilirken nominal test yükü ile iki saat çalıştırılır. Ünite daha sonra güverte, şasi ve güç paketi modüllerine ayrılır, pas önleyici film ile korunur, streç film ile sarılır ve 40 fitlik bir konteyner boyutunda bir kontrplak kutuya paketlenir. Elektrik şemalarını, hidrolik devre diyagramlarını, yedek parça listesini ve İngilizce bir kullanım kılavuzunu kapsayan bir dokümantasyon seti her arabayla birlikte seyahat eder ve standart pakete komisyonlama desteği video görüşmesi ile dahildir.
