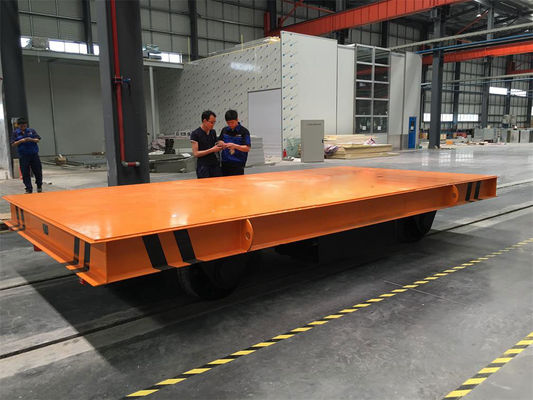

30 Metre Uzun Çelik Boru Taşıma için Ekstra Geniş Güverteli Motorlu Transfer Arabası Raylı Transfer Arabası, 25 Ton Yük Kapasiteli

30 Metre Uzun Çelik Boru Taşıma için Ekstra Geniş Güverteli Motorlu Transfer Arabası Raylı Transfer Arabası, 25 Ton Yük Kapasiteli
30 Metre Uzun Çelik Boru Taşıma için Ekstra Geniş Güverteli Motorlu Transfer Arabası Raylı Transfer Arabası, 25 Ton Yük Kapasiteli

Büyük resim :  30 Metre Uzun Çelik Boru Taşıma için Ekstra Geniş Güverteli Motorlu Transfer Arabası Raylı Transfer Arabası, 25 Ton Yük Kapasiteli

Ürün ayrıntıları:
Menşe yeri: Henan, Çin
Marka adı: Jinqiu
Sertifika: CE, ISO9001
Model numarası: KPX-25W
Ödeme & teslimat koşulları:
Min sipariş miktarı: 1 TAKIM
Fiyat: USD 16000-28000 / Set
Ambalaj bilgileri: İki cıvatalı modül, kontrplak kutu, düz raf veya üstü açık konteyner ambalajı
Teslim süresi: Mevduattan 55-70 gün sonra
Ödeme koşulları: T/T,L/C
Yetenek temini: Ayda 40 Set
Detaylı ürün tanımı
Nominal Yük: 25 ton Güverte Boyutu: 12000x3200mm
Beşik Sıraları: 3 Ayarlanabilir Seyahat hızı: 15 m/dak yüklü
Ray Ölçüsü: 2000 mm Sürmek: 2 x 4,0 kW dişli motorlar
Güç Kaynağı: 48 V akü 400 Ah
Vurgulamak:

ekstra geniş güverteli transfer arabası

,

uzun malzeme raylı araba

,

25 ton boru taşıma arabası

Ürün Özeti

Otuz metrelik boru bölümlerini, yapısal profilleri veya rüzgar kulesi segmentlerini standart bir düz platform arabasında taşımak, araba kısa ve malzeme uzun olduğu için yükün yürümesine, sarkmasına veya devrilmesine neden olur. Bu ekstra geniş güverte raylı transfer arabası tam tersi bir yaklaşım benimser. 12 m uzunluğunda, 3,2 m genişliğinde bir platform, üç sıra ayarlanabilir V beşiğe sahiptir ve boru veya profil, beşik aralığı bölümün yuvarlanmasını önlerken kontrollü bir şekilde her iki uçtan dışarı taşar. 25 ton olarak derecelendirilen araba, uzun malzemeyi doğrudan taşır ve kısa bir arabanın her harekette aksi takdirde zorlayacağı vinç rezervasyonunu ortadan kaldırır.

Şasi, Q345 çeliğinden yapılmış kaynaklı bir kutu kiriş yapısıdır ve tam güverte genişliği boyunca sertleştirilmiştir, böylece bir kenara yoğunlaşan bir yükün eğri ray üzerinde çerçeveyi bükmemesi sağlanır. Her aks, 25 ton için boyutlandırılmış çift sıralı konik makaralı rulmanlar üzerinde çalışır ve tahrik, bir tork bölme kontrolörü aracılığıyla yükü paylaşan iki bağımsız dişli motordan gelir. 12 metrelik bir arabanın bina içinde dönemediği durumlarda, borunun her iki uçtan taşındığı ve bir eğri boyunca yönlendirildiği senkronize edilmiş iki arabadan oluşan tandem bir düzenek mevcuttur.

Ana Özellikler
  • Uzun Bölümler İçin 12 m Güverte: üç beşik sırasına sahip geniş 3200 mm platform, vinç gerektirmeden kontrollü dışa taşma ile 30 m boru ve profilleri taşır.
  • Ayarlanabilir V Beşikler: beşik aralığı ve açılma açısı bölüm çapına göre ayarlanır ve kauçuk kaplı pedler taşıma sırasında boya ve kaplama hasarını önler.
  • Burulmaya Dayanıklı Kutu Çerçeve: Q345 şasi tam genişlik boyunca sertleştirilmiştir, bu nedenle merkez dışı 25 tonluk bir yük çerçeveyi bükmez veya bir tekerleği raydan kaldırmaz.
  • Çift Motor Yük Paylaşımı: tork bölme kontrolörlü iki dişli tahrik, arabayı uzun mesafelerde düz tutar ve nemli raylarda tekerlek kaymasını azaltır.
  • Devrilme Önleyici Destekler: dışa taşan bölümün sallanabileceği veya devrilebileceği herhangi bir transfer için geri çekilebilir yan destekler yük uçlarının altına konuşlandırılır.
  • Dış Ortam İçin Seçenek: elektrik paketi, depolama alanları ve rıhtım kullanımı için IP65'e yükseltilebilir, sıcak daldırma galvanizli çerçeve ve paslanmaz bağlantı elemanları ile.
Teknik Özellikler
Model KPX-25W
Nominal Yük 25 t
Güverte Boyutu (U x G) 12000 x 3200 mm
Beşik Sıraları 3, ayarlanabilir aralık
Maksimum İş Parçası Uzunluğu 30000 mm dışa taşma ile
Seyahat Hızı 15 m/dak yüklü, 20 m/dak boş
Ray Mesafesi 2000 mm
Tekerlek Çapı 500 mm dövme çelik
Tahrik Yapılandırması Çift dişli motorlar, 2 x 4,0 kW
Güç Kaynağı 48 V akü, 400 Ah
Çerçeve Malzemesi Q345B kaynaklı kutu kiriş
Güverte Yüksekliği 650 mm
Kontrol ve Güvenlik Seçenekleri

Uzun yükler öngörülebilir duruşlar gerektirir. Tahrik, her aks üzerinde mekanik bir arıza emniyetli fren ile rejeneratif frenleme kullanır ve kontrolör, 30 metrelik bir borunun araba durduğunda öne kaymasını önlemek için yavaşlamayı kademelendirir. Opsiyonel ekipmanlar arasında her iki güverte ucunda bir lazer çarpışma önleyici tarayıcı, her beşik üzerinde bir yük algılama sensörü, sesli bir seyahat alarmı, dış alanlar için 100 m menzilli radyo uzaktan kumanda ve bir boru her iki uçtan taşındığında iki arabayı birbirine 20 mm içinde tutan bir tandem senkronizasyon kiti bulunur. Ray temizleme fırçaları ve tamponlu bir ray ucu durdurucusu genellikle dış mekan kurulumları için eklenir.

Uygulamalar

Bu araba, ağırlıktan ziyade malzeme uzunluğunun taşıma sorununu belirlediği her yerde kullanılır. Tipik sahalar arasında bitmiş hat borusu makaralarını taşıyan boru fabrikaları ve kaplama tesisleri, testere, matkap ve kumlama istasyonları arasında kiriş ve kolonları kaydıran yapısal çelik imalatçıları, kule bölümlerini ve kanat kök eklerini taşıyan rüzgar enerjisi işleri, ön imalat ve montaj arasında sertleştirilmiş panelleri taşıyan tersaneler ve galvanizli veya kaplamalı profillerin vinç teması hasarı olmadan taşınması gereken depolama alanları bulunur. Prefabrik beton tesisleri ve ray bakım depoları da uzun traversler ve makas bileşenleri için geniş güverte arabaları kullanır.

Paketleme ve Kalite Güvencesi

Güverte standart konteyner uzunluğunu aştığı için, araba fabrikada sevkiyat öncesinde monte edilen ve hizalanan işlenmiş ve dübellerle birleştirilmiş iki cıvatalı modül halinde üretilir. Tam ünite, nominal kapasitesinin %125'i kadar yük testine tabi tutulurken güverte sapması ve ray teması ölçülür, ardından modüller ayrılır, boyanır, pas önleyici kaplama ile korunur ve 40 metrelik açık üst veya flat rack konteyner için kontrplak kutulara paketlenir. Nakliye, tandem kablo şeması (varsa) ve İngilizce kurulum ve devreye alma kılavuzu ile birlikte eklem cıvata seti, hizalama şimleri, elektrik şemaları içerir.
