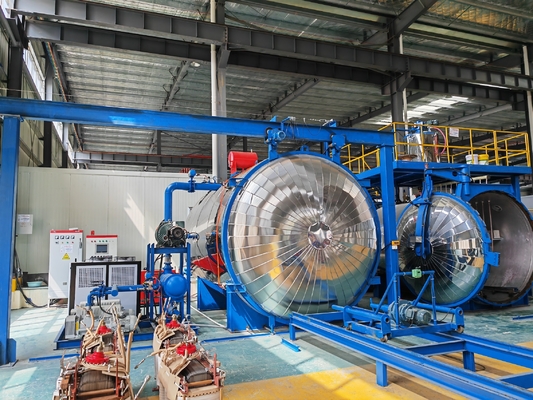

Güç transformatörü için yuvarlak şekilli vakum kurutma tankı

Transformörler için vakum kurutma ekipmanları

Özellikleri:
Basınç dalgalanma kurutma işlemini benimseyerek, kurutma süresi, güvenilir performans, yüksek verimlilik ve enerji tasarrufu ile geleneksel vakum kurutma ile karşılaştırıldığında yaklaşık% 30-40 oranında azaltılır.
Bilgisayar otomatik kontrolü, gerçek insansız ve tamamen otomatik kurutma elde eder.
Bilgisayar otomatik olarak sonucu değerlendirir ve sonuçlar doğru ve güvenilirdir.
Tankın iç boşaltma borusu için ısı transferi yağı ve buhar ısıtma yöntemi isteğe bağlıdır.
Kapı açma yöntemleri: elektrikli sürükleyici kapı, hidrolik açılır kapı, elektrikli salıncak kapı
Tank yapısı: yatay kare, yatay dairesel

Ekipmanın ana amacı

Bu ekipman, 35KV veya daha düşük bir gerilim seviyesine ve tek birim kapasitesine sahip 16000KVA veya daha düşük olan transformatörlerin veya diğer elektrikli ürünlerin kurutma işlemi için kullanılır.B tarafı, ürün işleminin süreci ve kalite gereksinimlerini garanti eder., ve 35KV ve 10KV iki gerilim düzeyi için süreç işleme planları ve ilgili kontrol prosedürleri sağlar.

Teknik Teklif

1Ekipmanın bileşimi

1.1. Bir set vakum kurutma tankı sistemi

1.2Bir set elektrikli kapı açma sistemi.

1.3Bir set elektrikli araba sistemi.

1.4Bir set vakum sistemi.

1.5. Bir set düşük sıcaklıklı kondansiyon sistemi

1.6- Bir set ısıtma sistemi.

1.7 Soğutma suyu boru sistemi seti

1.8 Bir set pnevmatik tesisat

1.9Bir set kontrol sistemi.

2Ekipman gücü, su, gaz kaynağı ve temel koşullar gereksinimleri (kullanıcı tarafından sağlanır)

2.1. İsimlendirilmiş güç: 110kW, 380V, 50Hz, üç fazlı beş tel özel dağıtım kabinesi, elektrikli kontrol kabinesine bağlı güç ile.

2.2Su kaynağı: Basınç>0,1MPa, maksimum tüketim>3m3/h, su sıcaklığı ≤ 25 °C.

2.3Sıkıştırılmış hava: 0.4 ~ 0.6MPa, yaklaşık 0.3m3/min basınçlı hava tüketimi ile.

2.4Ekipmanın ayak izi: yaklaşık 7000 × 8500 mm.

3. Her sistemin teknik koşulları

3.1. Bir set vakum kurutma tankı sistemi

Teknik göstergeler:

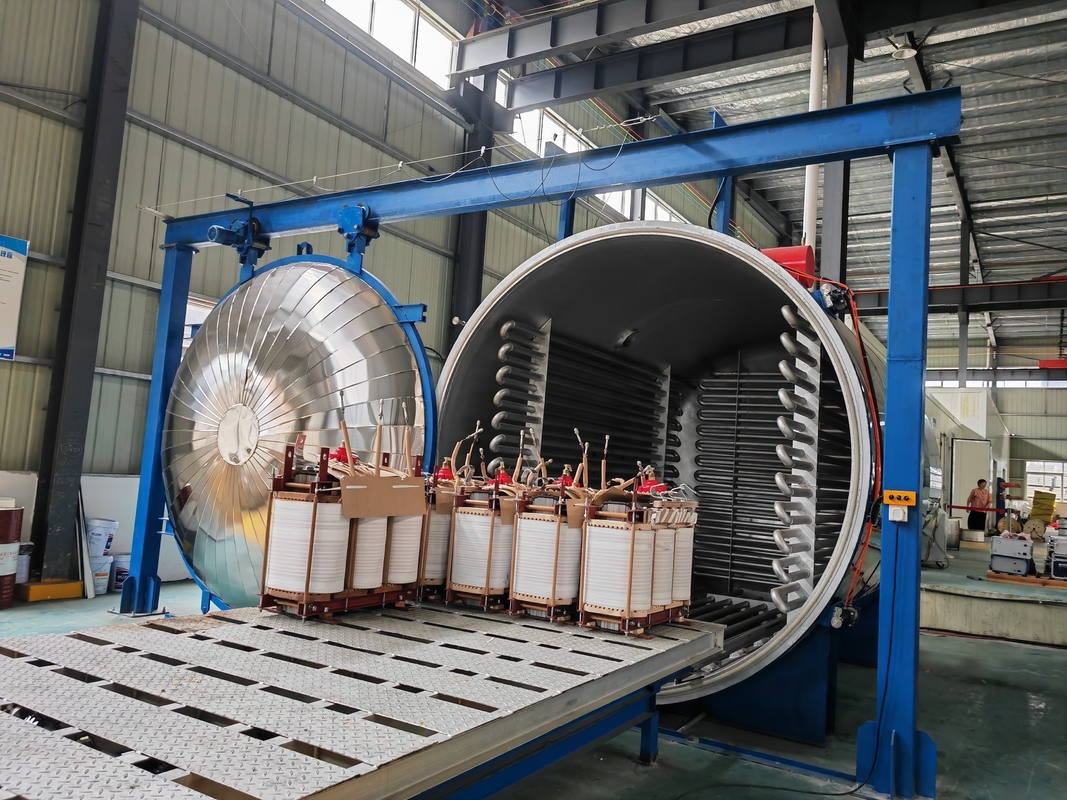

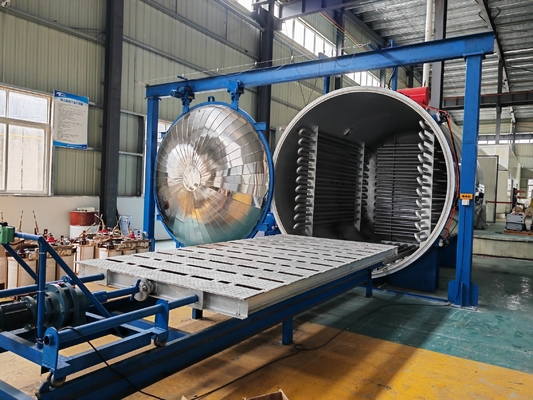

Tank boyutu Ф 3200× 4000mm, yatay olarak yere yerleştirilmiş, tankın içindeki yol yerle akıyor. Yan hareketli elektrikli kapı açılır ve tank kapısı yerinde kapanınca,Pnömatik olarak kilitli.; Kapının açılış yönü, tank kapısına bakmak ve açmak için elektrikle sağ tarafa hareket ettirmek.

Ekstrem vakum derecesi (açık yük, soğuk durum) ≤ 10Pa, sızıntı oranı (açık yük, soğuk durum) ≤ 100Pa · L / S. Tank bir dizi Negage borusu ile ısıtılır.Sıcaklık aktarma aracı olarak ısı aktarma yağı kullanılır.Sıcak sıralı boruların alanı değişken basınç yönteminin işlem gereksinimlerini karşılar. Sıcak sıralı borular dikişsiz çelik borulardan yapılır ve dört tarafa düzenlenir (her iki tarafa daAşağı ve arkaya).

Otomatik sıcaklık kontrolü ile çalışma sıcaklığı 115 ± 5 °C'dir. Tank, tank içindeki alanın sıcaklığını ölçmek için üç sıcaklık sensörü ile donatılmıştır.Vücudun sıcaklığı, ve yalıtım malzemesi.

Tank gövdesinin flens mühürleme halkası yüksek sıcaklığa ve yağa dayanıklı bir mühürleme halkasıdır.

Tank, 30T yük kapasitesi ve 2200mmX4000mm boyutunda bir çalışma arabasıyla donatılmıştır.

Kaya yünü yalıtım, paslanmaz çelik (SUS430) plaka zırhı
