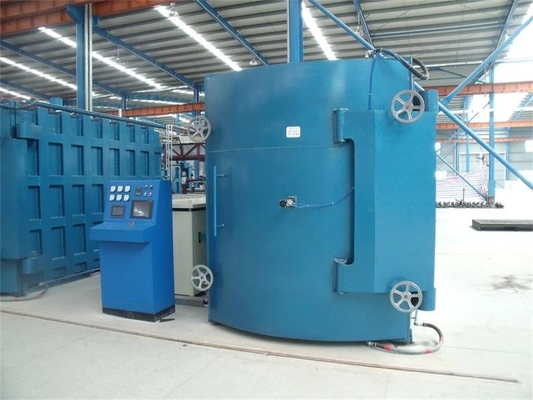

Transformör Silikon Çelik Yaprak Vakum Annealing Fırını

1. Teknik koşullar

1.1 Teknik parametreler:

1.1.1 Nominal çalışma sıcaklığı: 850 OC

Maksimum sıcaklık: 900 OC

1.1.2 Etkin ortalama sıcaklık bölgesi boyutu: 2600 X 1000 X 1200 (h)

1.1.3 Nominal işleme kapasitesi: 5T/fırın

1.1.4 Nominal ısıtma gücü: 220kW

1.1.5 Fırın sıcaklığı homojenliği (sabit sıcaklıkta): ± 5 OC

1.1.6 Çalışma vakum derecesi: ≤ 10Pa

1.1.7 Nihai vakum derecesi: ≤ 9 × 10-2Pa

1.1.8 Soğuk durum sızıntı oranı: ≤ 0,67Pa/h

1.1.9 Soğutma fanı gücü: 22kW

1.1.10 Toplam kurulu güç: 210kVA

1.1.11 Soğutma suyu akış hızı: 0,5T/saat, 0,2MPa

1.1.12 Fırının dışındaki yüzey sıcaklığı artışı: ≤ 30 OC

1.1.13 Maksimum ısıtma hızı: ≥ 28°C/dak (tam yükte)

1.1.14 Dış boyutlar (G×U×Y): 4200 X 2000 (fırın arabaları hariç) X 2200

1.1.15 Basınçlı hava: 0,6MPa, 0,02m3/dak

1.1.16 Azot tüketimi: 6m3/fırın

1.2 Ekipman bileşimi:

1.2.1 Bir set vakum odası

1.2.2 Bir set vakum sistemi

1.2.3 Bir set yalıtım odası

1.2.4 Bir set ısıtma sistemi

1.2.5 Bir takım otomatik nitrojen yükleme sistemi

1.2.6 Bir set hava soğutma sistemi

1.2.7 Bir takım soğutma suyu boru sistemi

1.2.8 Bir set kontrol sistemi

1.2.9 Bir boşaltma arabası

1.2.10 Bir set malzeme çerçevesi

1.3 Her parçanın özel bileşimi:

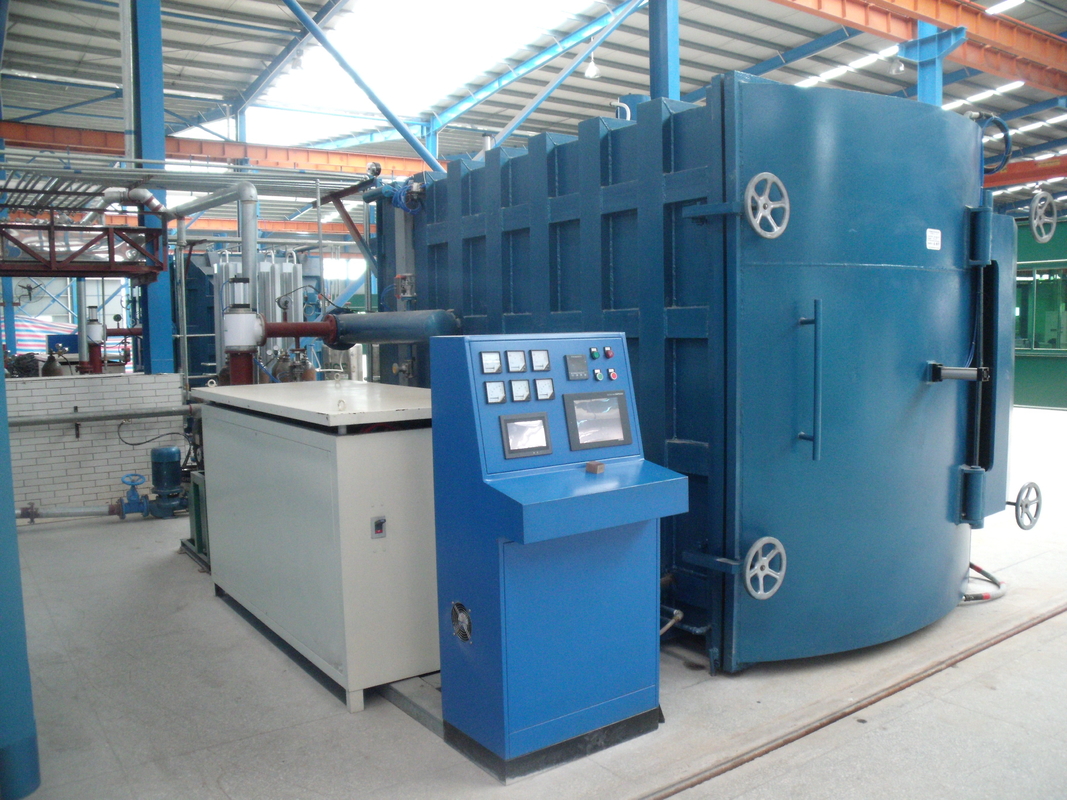

1.3.1 Vakum odası

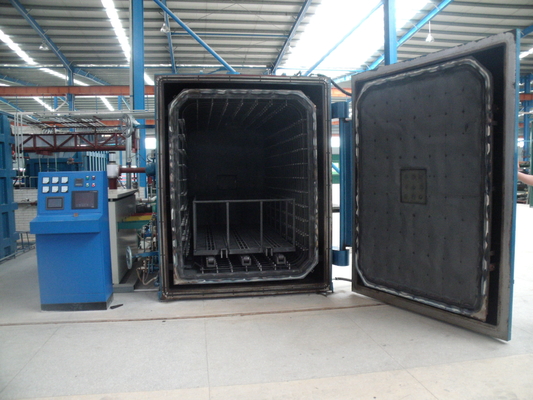

Düşük karbonlu çelikten yapılmış kare yatay, su soğutmalı ceket yapısı.Tank kapısı uçta bulunur ve açmak için sağ menteşe etrafında eksenel olarak sağa döner.

Tank gövdesi, hava soğutmalı ve ısıtmalı karıştırma fan sistemi, ısıtma ve izolasyon sisteminin yanı sıra su soğutmalı elektrotlar, termokupl giriş delikleri, vakum emme portları, şişirme valfi arayüzleri, vakum göstergeleri ve vakum ölçer kurulum arayüzleri ile donatılmıştır. .

Tank kapısında elle açılıp kapatılabilen gözetleme pencereleri, bazı izolasyon elemanları ve ısıtıcılar bulunmaktadır.

1.3.2 Vakum sistemi

ZJY-600/ZJY-300/SV300B vakum pompası ünitesi, vakum soğutucu, yüksek vakum bölme vanası, elektromanyetik bölme vanası, manuel vakum küresel vana, paslanmaz çelik vakum oluklu boru ve diğer boru bağlantı parçalarından oluşur.Ana vanalar elektrikle çalıştırılır.

Vakumlu soğutucunun egzoz çıkışında bir sıcaklık sensörü bulunmaktadır.N2 ısı giderme işlemi sırasında sıcaklık çok yüksek olduğunda ana ekstraksiyon valfinin açılıp kapanmasını ayarlayarak vakum pompasına giren hava akışının sıcaklığını azaltmak için.

ZJY600 Roots pompası ve ZJY300 Roots pompasının her ikisi de yerli Shengde vakum ürünleridir.

SV300B bir Alman leybold ürünüdür.

1.3.3 Yalıtım odası ve ısıtıcı

Yalıtım odası alüminyum silikat seramik elyaflardan ve paslanmaz çelik bileşenlerden oluşur.Hafif, iyi yalıtım etkisine sahip.

Isıtıcı seramik parçalardan ve Cr20Ni80 nikel krom alaşımlı dirençlerden oluşur.Isıtıcı, iş parçasının üst, alt, sol, sağ, ön ve arka altı yüzeyine yerleştirilmiştir ve ısıtma için üç bölüme ayrılmıştır; bağımsız sıcaklık kontrolü için üç bölüm;Ekipmanın sıcaklık homojenliğini ve ısıtma hızını sağlamak.

Ön taraftaki ısıtma elemanı ve izolasyon elemanı fırın kapısı üzerinde olup, fırın kapısının açılıp kapanması ile birlikte hareket etmektedir.

Üst, alt, sol, sağ ve arka gibi kalan ısıtma ve izolasyon elemanları tankın iç duvarına monte edilerek sabitlenir.

1.3.5 Hava soğutma sistemi:

Vakum fırını için özel bir motor, ısıya dayanıklı bir fan, bir elektrikli damper, bir hava kanalı ve su soğutmalı bir ısı eşanjöründen oluşur.Fırının içindeki sıcaklık 600°C'nin altında olduğunda, nitrojenin ihtiyaç halinde bir fan aracılığıyla sirküle edilmesiyle soğutma hızı artırılabilir.

Soğutma sırasında, fanı yalıtım odasının dışında çalıştırın, yalıtım odasındaki hava kanalı yoluyla yalıtım odasından N2'yi çıkarın, su soğutmalı bir ısı eşanjörü ve fırının iç duvarı aracılığıyla soğutun ve ardından yalıtım odasına geri dönün. hızlı soğutma için;Fan, ayarlanabilir soğutma hızı elde etmek için hızı ayarlayabilir.

Su soğutmalı ısı eşanjörü daireseldir, kırmızı bakır ve paslanmaz çelikten yapılmıştır ve büyük ısı değişim kapasitesine sahiptir.

1.3.6 Soğutma suyu boru sistemi

Elektrotlar, motorlar, fırın kabukları, fırın kapıları, vakum pompaları, su soğutmalı ısı eşanjörleri, soğutucular için soğutma suyu sağlamaktan sorumlu bir elektrik kontaklı basınç göstergesi, küresel vana, sürgülü vana, su deposu, metal boru ve hortumdan oluşur. vesaire.

Tüm soğutma suyu kanallarında su basıncı ve su akışı algılama, görüntüleme ve alarm bulunur.

Giriş, çıkış ve su kaynağının tümü satıcının kendisi tarafından sağlanmaktadır.

1.3.7 Pnömatik sistem:

Bir hava kompresörü, bir elektrik kontaklı basınç göstergesi, bir üçlü parça, bir valf, bir silindir ve bir yön valfinden oluşur.Vakum valflerine vb. güç hava kaynağı sağlayın.

1.3.8 Kontrol sistemi:

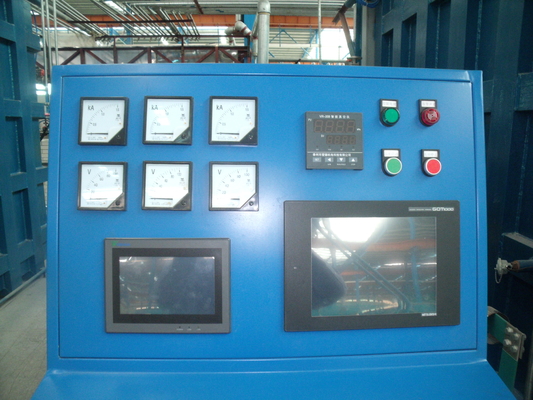

Bir kabin, transformatör, voltaj regülatörü, kontrol bileşenleri, aletler, teller ve kablolar ile su soğutmalı elektrotlardan oluşur.

Isıtma kontrolü bir PLC ve bir voltaj regülatöründen oluşur.Sıcaklık dijital ekranı, önceden ayarlanmış bir program aracılığıyla tüm tavlama işlemini otomatik olarak gerçekleştirir, işlemin sıcaklık eğrisini otomatik olarak kaydeder ve bir USB flash sürücüye kaydeder.

Fırına üç set eşit şekilde dağıtılmış fırın sıcaklık probu ve üç takım demir çekirdek sıcaklık probu monte edilmiştir.

Bir transformatör ve bir voltaj regülatöründen oluşan güç regülasyon sistemi, hem voltaj dönüştürme hem de regülasyon fonksiyonlarına sahiptir.Mekanik aktarımı olmayan temassız bir voltaj regülatör cihazıdır ve düzgün ve kademesiz düzenleme için yük taşıyabilir.Bu güç düzenleme şeması yüksek verimliliğe, enerji tasarrufuna sahiptir ve manyetik voltaj regülatöründen manyetik sızıntı olmaması nedeniyle gürültü yoktur.

Dokunmatik ekrandaki şematik diyagrama göre simüle edilmiş bir görüntü ekranı tasarlayın ve oluşturun.

Dokunmatik ekranın kontrol arayüzü tasarımı, proses ayarlama fonksiyonunu ve proses görüntüleme fonksiyonunu içerir.20'den fazla süreç eğrisi önceden ayarlanabilir.

Dokunmatik ekran WEINVIEW'ın 15 inçlik tam renkli bir ürünüdür, PLC Japonya'daki Mitsubishi'nin bir ürünüdür ve sıcaklık kontrol cihazı ve sıcaklık ekranının her ikisi de Xiamen Yudian tarafından üretilmektedir.

1.3.9 Besleme ve boşaltma arabası:

Maksimum yük kapasitesi 5 tondur ve malzeme besleme ve boşaltma işlemini gerçekleştirmek için zemin rayı üzerinde otomatik olarak yürümek üzere elektrikle çalıştırılır.Kabinin kılavuz rayı ve yürüme mekanizması hem soğuk bölgede çalışıyor hem de sıcak bölgeye girmiyor;Isı ve yük nedeniyle deforme olmadığından emin olun.

1.3.10 Diğer kontrol gereklilikleri:

Su basıncı düşük voltaj koruması (su basıncı olmadan başlatılamaz; çalışma sırasında su eksikliği için otomatik alarm ve 3 dakika içinde ısıtma gücünü otomatik olarak keser) ve sesli ve ışıklı alarm.

A.Roots pompası otomatik olarak bir gecikmeyle başlar.

B.Isıtma başlangıcı boş sistemiyle kilitlenmiştir.

C.Nitrojen yükleme sistemi otomatik olarak sabit basıncı korur.

D.Hava basıncı düşük voltaj alarmı.

1.3.11 Referans süreç eğrisi aşağıdaki gibidir:

A.Oda sıcaklığı ~ 300 ° C, 2 saat boyunca

B.2 saat boyunca 300 ° C'de yalıtım

C.8 saat boyunca 300-700 ° C

D.3 saat boyunca 700~800°C

e.2 saat boyunca 800 ° C'de yalıtım

F.800~500 °C soğutma hızı: 20~50 °C/saat;

G.Fırında 500-250 °C'de soğutma, 500-250 °C'de yaklaşık 50 °C/saat soğutma süresi ve 250-50 °C'de 2 saatten az soğutma süresi;50 ° C'de hava soğutma.

Üniform sıcaklık bölgesindeki iş parçasının ağırlığı 3 tondan fazla olduğunda tavlama işleminin gereksinimlerini karşılayabilir.

1.3.13 çerçevenin iç kısmının tavlanması

Tavlama iç çerçevesi, 2600 × 1000 × 1200 etkin boyutta, paslanmaz ve ısıya dayanıklı çelikten yapılmıştır.

1.3.14 Yedek parçalar: Standart ve üniversal parçalar kullanılacak, standart dışı veya piyasada satın alınması zor aksesuarlar kullanılmayacaktır.

2, Ekipman Yapılandırma Listesi

3,Silikon çelik sac tavlama fırınının alt bölümü:

4,Diğer aksesuarlar --- makineyle birlikte gönderilecektir

4.1, belgeler makineyle birlikte gönderilecektir:

1. Bir kullanım kılavuzu

2. Ekipman sistem şemasının bir kopyası

3. Elektrik şematik diyagramının bir kopyası

4. Bir elektrik bağlantı şeması

5. SV300B döner kanatlı pompa için bir kullanım kılavuzu

6. ZJY-300 Kök Pompası için bir kullanım kılavuzu

7. ZJY-600 Kök Pompası için bir kullanım kılavuzu

8. Diğer tüm destekleyici parça kılavuzları ve sertifikaları.

4.2, yedek parçalar makineyle birlikte gönderilecektir:

1. Bir set sızdırmazlık halkası

2. İki hızlı sigorta

3. Bir sıcaklık sensörü
